Izolirana cijev odnosi se na integriranu cijev od nodularnog željeza s funkcijom izolacije, koja se sastoji od radne cijevi, izolacijskog sloja i vanjskog zaštitnog sloja.

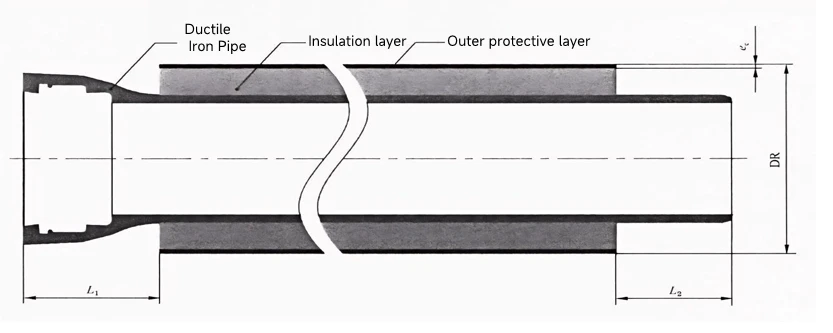

Shematski dijagram strukture toplinske izolacije je sljedeći:
01.Radna cijev
Radna cijev je cijev od nodularnog željeza koja se koristi za transport tekućine.
①Specifikacije proizvoda:
DN100-DN1600
②Svrha:
Radne cijevi i priključci koji se koriste za opskrbu vodom, hlađenje i grijanje moraju biti u skladu s odredbama GB/T13295, gdje je gornja granica temperature grijanja 130 stupnjeva.
③Radne cijevi i priključci koji se koriste za odvodnju moraju biti u skladu s odredbama GB/T26081.
④Anti{0}}tretman protiv korozije:
Vanjska površina presvučena je slojem cinka koji udovoljava zahtjevima GB/T17456;
Obloga je izrađena od aluminatnog cementnog morta u skladu s GB/T17457.
| Preferirani nazivni tlak Nazivna debljina stijenke cijevi i dijagram dopuštenog radnog tlaka | |||||
| DNᵃ | DE (mm) | Nazivni tlak | Nazivna debljina stijenke (mm) | Dopušteni radni tlak (PFA) MPa | |
| Dizajnirana temperatura ne prelazi 80 stupnjeva | Dizajnirana temperatura: 130 stupnjeva | ||||
| 100 | 118 | C40 | 4.4 | 4.00 | 3.68 |
| 125 | 144 | C40 | 4.5 | 4.00 | 3.68 |
| 150 | 170 | C40 | 4.5 | 4.00 | 3.68 |
| 200 | 222 | C40 | 4.7 | 4.00 | 3.68 |
| 250 | 274 | C40 | 5.5 | 4.00 | 3.68 |
| 300 | 326 | C40 | 6.2 | 4.00 | 3.68 |
| 350 | 378 | C30 | 6.3 | 3.00 | 2.76 |
| 400 | 429 | C30 | 6.5 | 3.00 | 2.76 |
| 450 | 480 | C30 | 6.9 | 3.00 | 2.76 |
| 500 | 532 | C30 | 7.5 | 3.00 | 2.76 |
| 600 | 635 | C30 | 8.7 | 3.00 | 2.76 |
| 700 | 738 | C25 | 8.8 | 2.50 | 2.30 |
| 800 | 842 | C25 | 9.6 | 2.50 | 2.30 |
| 900 | 945 | C25 | 10.6 | 2.50 | 2.30 |
| 1000 | 1048 | C25 | 11.6 | 2.50 | 2.30 |
| 1100 | 1152 | C25 | 12.6 | 2.50 | 2.30 |
| 1200 | 1255 | C25 | 13.6 | 2.50 | 2.30 |
| 1400 | 1462 | C25 | 15.7 | 2.50 | 2.30 |
| 1500 | 1565 | C25 | 16.7 | 2.50 | 2.30 |
| 1600 | 1668 | C25 | 17.7 | 2.50 | 2.30 |
02.Izolacijski sloj
Izrađen je od krute poliuretanske pjene i može se proizvoditi postupkom cijevi-u-cijevi ili postupkom omotavanja raspršivanjem-.
Izolacijski sloj mora biti čist, bez mrlja, skupljanja, raslojavanja i pukotina, a ćelije pjene moraju biti ujednačene i fine.
Prije izrade izolacijskog sloja, vanjska površina radne cijevi i spojnica, te unutarnja površina vanjskog zaštitnog sloja moraju biti suhe i čiste.
Debljina izolacijskog sloja treba zadovoljiti projektne zahtjeve, a temperatura vanjske površine vanjske zaštitne cijevi ne smije prijeći 50 stupnjeva tijekom rada. Kada se izolacijski sloj deformira kompresijom, njegova radijalna deformacija ne smije premašiti 15% projektirane debljine izolacijskog sloja.
| Tablica performansi sloja toplinske izolacije | |||
| Mjerni podaci o izvedbi | Zahtjevi | ||
| Proces-u-cijevi | Sprej-postupak omatanja | ||
| Gustoća | DN Manje ili jednako 500 | Veći ili jednak 55 kg/m³ | Veći ili jednak 60 kg/m³ |
| DN>500 | Veći ili jednak 60 kg/m³ | ||
| Čvrstoća na pritisak | Veći ili jednak 0,3 MPa | Veći ili jednak 0,3 MPa | |
| Stopa upijanja vode | Manje od ili jednako 10% | Manje od ili jednako 8% | |
| Veličina pora | Prosječna radijalna veličina mjehurića Manja ili jednaka 0,5 mm | ||
| Šuplji, mjehurići zraka | Ukupna površina šupljina i mjehurića u bilo kojem presjeku izolacijskog sloja ne smije premašiti 5% ukupne površine presjeka. Nadalje, dimenzija bilo koje pojedinačne šupljine u bilo kojem smjeru ne smije premašiti jednu-trećinu stvarne debljine izolacijskog sloja na istoj lokaciji. | ||
| Omjer zatvorene-ćelije | Veći ili jednak 90% | ||
| Toplinska vodljivost (na 50 stupnjeva) | Manje od ili jednako 0,033 W/(m·K) | ||
| Odabir stvarne gustoće treba uzeti u obzir preporuke proizvođača. | |||
03.Vanjski zaštitni sloj
Izrađen od-polietilena visoke gustoće (HDPE) ili metalnog lima, koristi se za zaštitu izolacijskog sloja, radne cijevi i fitinga od vode, vlage i mehaničkih oštećenja.
①HDPE vanjski omotač
- Može se proizvoditi korištenjem ekstruzijskih cijevi ili procesa namotavanja ekstruzijskih ploča i mora biti otporan na ultraljubičasto zračenje.
- Površina vanjskog zaštitnog sloja ne smije imati mjehurića, pukotina, udubljenja, nečistoća i nejednake boje.
| Izvedba vanjskog omotača HDPE | |
| Mjerni podaci o izvedbi | Zahtjevi |
| Gustoća | 940 kg/m³-960 kg/m³ |
| Sadržaj čađe | Maseni udio: (2,5±0,5)%; čađa ravnomjerno raspoređena u vanjskom omotaču, bez razlike u boji ili pruga |
| Disperzija čađe | čađa ravnomjerno raspršena; veličina aglomerata čađe, mjehurića, šupljina ili nečistoća Manje ili jednako 100 μm |
| Maseni protok taline (MFR) (5 kg, 190 stupnjeva) | 0,2 g/10 min~1,4 g/10 min |
| Toplinska stabilnost (210 stupnjeva) | Vrijeme indukcije oksidacije Veće ili jednako 20 min |
| Vlačna čvrstoća tečenja | Veći ili jednak 19 MPa |
| Istezanje pri lomu | Veći ili jednak 450% |
| Otpornost na pucanje pod utjecajem okoliša | Veće ili jednako 300 h |
| Dugoročna- mehanička svojstva (temperatura ispitivanja: 80 stupnjeva, vlačna napetost: 4,0 MPa) | Minimalno vrijeme kvara Veće ili jednako 2000h |
| Uzdužno skupljanje (postupak cijevi-u-cijevi) | Manje od ili jednako 3% |
| Cirkumferentno toplinsko skupljanje (postupak namotavanja raspršivanjem) | Manje od ili jednako 3% |
②Metalna vanjska zaštitna cijev
- Može se izraditi od materijala kao što su čelična ploča u boji, pocinčana čelična ploča, ploča od nehrđajućeg čelika i aluminijska ploča te se proizvoditi postupcima kao što su spajanje ili zavarivanje.
- Unutarnja i vanjska površina vanjske zaštitne cijevi ne smiju imati ogrebotine koje bi mogle utjecati na njezinu otpornost na koroziju. Oba kraja trebaju biti odrezana ravno i okomito na os vanjske zaštitne cijevi, s kutnim odstupanjem koje ne prelazi 2,5 stupnja.
Sljedeća tablica prikazuje tehničke zahtjeve za limove:
| Tehnički uvjeti za metalne ploče | |
| Kategorija | Zahtjev |
|---|---|
| Čelična ploča u boji | U skladu s GB/T 12754 |
| Pocinčana čelična ploča | U skladu s GB/T 2518; težina premaza > 180g/m² |
| Ploča od nehrđajućeg čelika | U skladu s GB/T 3280 |
| Aluminijska ploča | U skladu s GB/T 3880.1 |
Donja tablica prikazuje vanjski promjer i minimalnu debljinu stijenke vanjskog omotača metalne ploče:
| Vanjski promjer i minimalna debljina stijenke vanjske zaštitne cijevi metalne ploče (jedinica: mm) | ||
| Promjer vanjskog kućišta (DR) | Minimalna debljina stijenke (ec) | |
|
Obojeni-čelični limovi, vruće-pocinčani čelični limovi, aluminijske ploče |
Ploča od nehrđajućeg čelika | |
| Manje od ili jednako 250 | 0.5 | 0.4 |
| >250~500 | 0.6 | 0.5 |
| >500~800 | 0.8 | 0.6 |
| >800~1400 | 1.0 | 0.8 |
| >1400~1900 | 1.2 | 1.0 |
