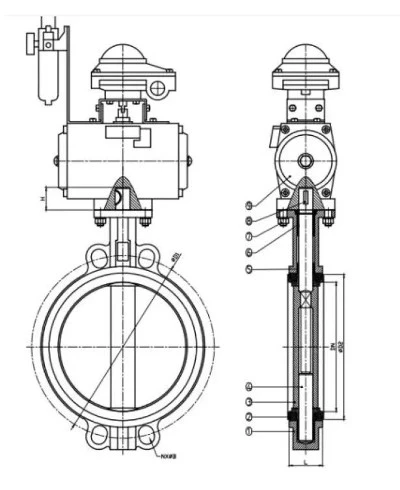

Centrirani leptir ventil (koncentrični leptir ventil)
Strukturne značajke
Osovina ventila, leptir ploča i tijelo ventila su koncentrični; mekana brtva (guma/PTFE); kompresijska brtva.
aplikacije
Nizak tlak (ispod PN10), normalna temperatura (Manje od ili jednako 120 stupnjeva), čisti mediji (voda, plin, itd.); komunalni vodovod, klimatizacija, prehrambena industrija.
Prednosti
Jednostavna struktura, niska cijena, nula curenja pri niskom tlaku i normalnoj temperaturi, lako otvaranje i zatvaranje.
Nedostaci
Sjedište ventila se lako ošteti; nije otporan na visoke temperature i visoki tlak; nije prikladno za medije koji sadrže čestice ili korozivne tvari.

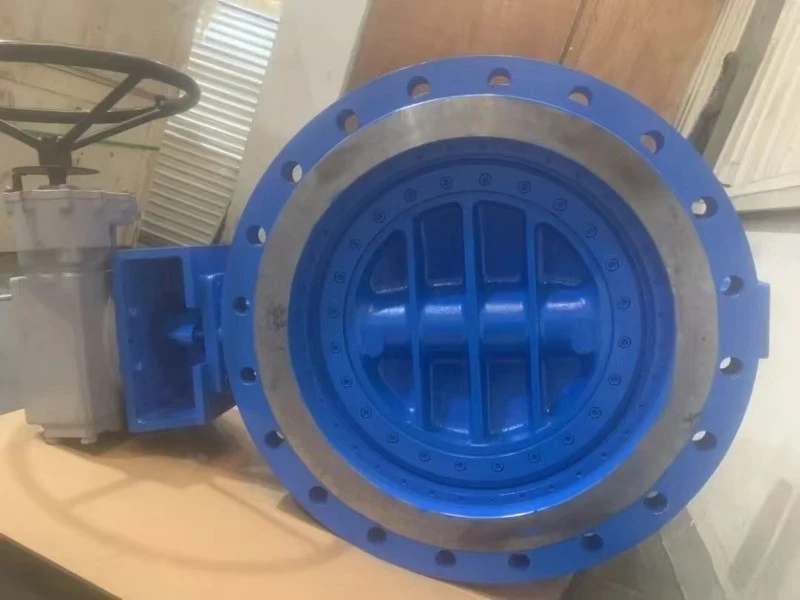

Dvostruki ekscentrični leptir ventil (jednostruki ekscentrični + radijalni ekscentrični)
Strukturne značajke
Pomak osovine ventila od središta leptiraste ploče + pomak od središta brtvene površine tijela ventila; mekana/metalna brtva.
aplikacije
Medij srednjeg i niskog tlaka (PN16~PN25), srednje temperature (manje ili jednako 200 stupnjeva); obrada otpadnih voda, kemijska i energetska industrija.
Prednosti
Niži moment otvaranja i zatvaranja, dulji životni vijek, pogodan za malo viši tlak i temperaturu.
Nedostaci
Učinak brtvljenja pod visokim-tlakom lošiji je od tro-ekscentričnih ventila.

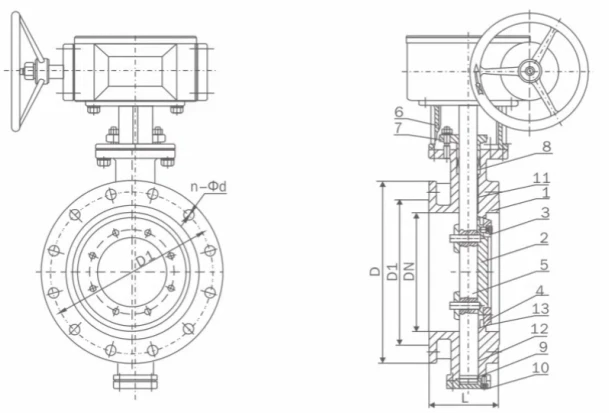

Trostruki ekscentrični leptir ventil
Strukturne značajke
Dvostruka ekscentrična baza + nagnuta brtvena površina sjedišta (konusni ekscentricitet), metalna tvrda brtva (nehrđajući čelik, itd.), linijska brtva
aplikacije
Visoka temperatura i visoki tlak, oštri mediji (para, ulje i plin, itd.); kritični sustavi u petrokemiji, nuklearnoj energiji, brodogradnji i metalurgiji
Prednosti
Otvaranje i zatvaranje bez -trenja, iznimno nizak okretni moment, iznimno dug radni vijek, visoka temperatura (Manje od ili jednako 600 stupnjeva) i visoki tlak (PN100 i više), otpornost na koroziju, izvrsno dvosmjerno brtvljenje
Nedostaci
Složena struktura, visoka cijena, visoki zahtjevi za preciznošću obrade.
Preporuke za odabir
Odgovarajućim odabirom ekscentrične strukture, performanse brtvljenja, radna učinkovitost i životni vijek mogu se optimizirati.
Dajte prednost središnjim leptir ventilima
Za niski-tlak,-temperaturu okoline, čiste medije s ograničenim proračunom.
Odaberite dvostruke ekscentrične leptir ventile
Za aplikacije srednjeg-do-niskog{2}}tlaka koje zahtijevaju ravnotežu između cijene i učinka.
Trostruki ekscentrični leptir ventil morate-imati
Za zahtjevne radne uvjete koji zahtijevaju visoku temperaturu i tlak, korozivne medije ili dug radni vijek.
Usporedba i sažetak
Značajke
Broj ekscentriciteta
Materijali za brtvljenje
Otporan na pritisak
sposobnost
Raspon temperature
Primjenjivi mediji
trošak
Središnji leptir ventil
Bez ekscentričnosti
Meke brtve (guma/PTFE)
Niski napon
(ispod PN10)
Manje od ili jednako 120 stupnjeva
Čista voda, zrak
Niska
Dvostruki ekscentrični leptir ventil
Dva ekscentriciteta (aksijalni + radijalni)
Meke ili metalne brtve
Srednje-niski napon
(PN16-PN25)
Manje od ili jednako 200 stupnjeva
Općenite tekućine/plinovi
srednje
Trostruki ekscentrični leptir ventil
Tri ekscentriciteta (aksijalni + radijalni + konusni)
Brtve od tvrdog metala
Visoki napon
(iznad PN100)
Manje od ili jednako 600 stupnjeva
Visoka{0}}temperatura, korozivni mediji
visoko
