Razlike u oblicima vijaka uglavnom se ogledaju u strukturi glave i repa i vrsti navoja. Različiti oblici prikladni su za različite prostore za ugradnju, zahtjeve za naprezanjem, alate za pričvršćivanje i zahtjeve za izgledom te ih je potrebno kombinirati sa scenarijima spajanja cijevi i spojnih dijelova od nodularnog željeza.
Vijci sa šesterokutnom glavom (najčešće korišteni)
Vijci s utičnicom
Vijci prirubnice
Vijci s kontraglavom
Dvostruki zavrtanj (svornjak)
Noseći vijci (vijci s četvrtastim vratom)
Vijci sa šesterokutnom glavom (najčešće korišteni)
Značajke: Glava je pravilni šesterokut, što omogućuje izravno zatezanje ključem ili nasadnim ključem. Dostupan u verzijama s punim navojem i djelomičnim navojem.
Prijave
Primarni izbor za spojeve prirubnice od nodularnog željeza, pogodne za pričvršćivanje prirubnica na kratke cijevi s prirubnicom s dvostrukim-pločama, ventile i koljena, kao što su komunalne vodoopskrbne mreže i cjevovodi za zaštitu od požara.
Vijci sa šesterokutnom glavom s djelomičnim navojem
Prikladno za primjene s velikim vlačnim opterećenjima. Dio vijka bez navoja pruža veću krutost, pogodan za-priključke cjevovoda visokog tlaka (PN16/PN25).
Vijci s punom šesterokutnom glavom
Prikladno za tanke prirubnice ili spojeve u skučenim prostorima, kao što su mali cijevni spojevi i spajanje tijela pumpi na cjevovode.
Vijci s utičnicom
-
Značajke: Glava je cilindrična sa šesterokutnim utorom na vrhu, za zatezanje je potreban nasadni ključ.
Scenariji primjene: Prikladno za skrivene spojeve cijevi od nodularnog željeza ili u ograničenim prostorima, kao što je učvršćivanje cijevnih spojeva u osovinama cijevi i zatezanje prirubnica unutar opreme. Manje je sklon udarcima i pruža stabilniji moment pritezanja. Prikladno za scenarije koji zahtijevaju čist izgled, kao što je ugradnja spojeva u cjevovode-za hranu.

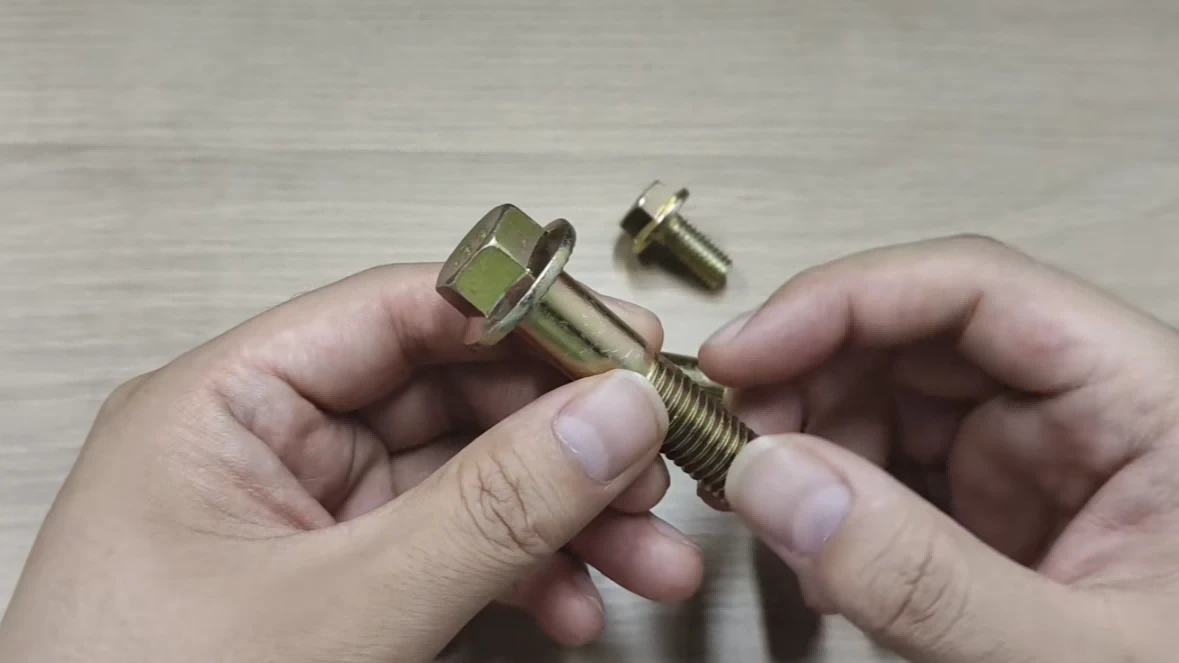

Vijci s prirubnicom
Značajke dizajna i scenariji primjene
Značajke dizajna: prsten s prirubnicom (ekvivalent ugrađenoj-podlošci) ispod šesterokutne glave povećava područje naprezanja i sprječava labavljenje.
Scenariji primjene: za spajanje tankih{0}}zidnih prirubnica ili lako deformabilnih cijevnih spojeva od nodularnog željeza, kao što je sučeoni spoj između plastičnih prirubnica i cijevi od lijevanog željeza, sprječavajući oštećenje površine prirubnice tijekom zatezanja. Prikladno za scenarije s visokim vibracijama, kao što su cjevovodi crpnih soba i cjevovod industrijskih kompresora, gdje površina prirubnice može distribuirati pritisak i poboljšati brtvljenje priključka.
Upušteni vijci
Značajke dizajna: Glava je konusna, što joj omogućuje da utone u upuštenu rupu obratka nakon zatezanja, što rezultira glatkom površinom.
Scenariji primjene: Učvršćivanje vanjskih ukrasnih dodataka na cijevi od nodularnog željeza, kao što su identifikacijske pločice cijevi i pričvrsnici izolacijskog sloja, bez izbočenja i utjecaja na cjelokupni raspored cijevi. Scenariji u kojima treba izbjeći struganje glave vijka, kao što je spajanje poklopaca otvora za inspekciju za podzemne cjevovode.
Dupli vijci (svornjaci)
Značajke: Navoj na oba kraja, bez glave, za korištenje su potrebne dvije matice.
Primjene: Priključci velikih prirubnica ili fitinga za cijevi s debelim-stjenkama za cijevi od nodularnog željeza, kao što su vodoopskrbne mreže velikog-promjera (DN500 i više) i prirubnički priključci tlačnih spremnika. Zatezanje s obje strane prirubnice osigurava ravnomjerniju raspodjelu naprezanja. Za cijevne spojeve u okruženjima visoke-temperature i visokog{6}}tlaka, rastavljanje i sastavljanje zahtijevaju samo zatezanje matica, eliminirajući potrebu za uklanjanjem cijelog vijka, čineći održavanje praktičnijim.
Nosivi vijak (kvadratni vijak)
Značajke dizajna
Okrugla glava s četvrtastim vratom na dnu. Kada se zategne, četvrtasti vrat pristaje u utor u izratku kako bi se spriječilo okretanje.
Prijave
Stabiliziranje jednostavnih nosača i ograda za nodularno željezo, kao što je ugradnja vanjskih potpornih struktura cijevi. Nisu potrebni dodatni pričvrsni vijci, a operaciju može izvesti jedna osoba.
