Kako pravilno odabrati T-priključke za industrijske cjevovodne sustave?

Nazivni promjer (DN): Glavni promjer cijevi T-račve mora u potpunosti odgovarati promjeru glavne cijevi sustava, dok se promjer ogranka određuje na temelju zahtjeva nizvodne ogranka. Na primjer, u sustavu vodoopskrbe i odvodnje s glavnom cijevi DN150, ako je potrebno grananje na ogranak cijevi DN100, treba odabrati redukcijski T-račvan od "DN150×DN150×DN100" kako bi se izbjegle srednje turbulencije uzrokovane neusklađenim promjerima.

Nazivni tlak (PN/klasa): Oznaku tlaka T-račve treba odabrati prema projektiranom radnom tlaku cjevovodnog sustava. Na primjer, PN16 T-račva prikladna je za visokotlačne kemijske cijevi (projektni tlak: 1,6 MPa), dok se PN10 T-račva može koristiti za nisko{5}}tlačne gradske vodoopskrbne cijevi (projektni tlak: 0,6 MPa), sprječavajući curenje zbog nedovoljne-nosivosti pritiska.

Razlike u fizikalnim i kemijskim svojstvima različitih transportiranih medija izravno utječu na odabir materijala T-komada. Ključnu pozornost treba obratiti na korozivnost medija, temperaturu i viskoznost:

Konvencionalni neutralni mediji (poput vode, jestivog ulja): T-krakovi od ugljičnog čelika (npr. materijal Q235) preferiraju se zbog svoje niske cijene i sposobnosti da zadovolje osnovne zahtjeve otpornosti na vremenske uvjete. Za opskrbu vodom u kućanstvu treba odabrati T-račve od ugljičnog čelika s premazom protiv -korozije (npr. epoksidnim prahom) na unutarnjoj stijenci u skladu sa higijenskim standardima.

Korozivni mediji (kao što su kiselo-bazne otopine, morska voda): Potrebni su T-krakovi od nehrđajućeg čelika (npr. materijali 304, 316L). 316L materijal ima bolju otpornost na koroziju od 304, što ga čini prikladnim za -scenarije visoke korozije kao što su kemijska industrija i pomorsko inženjerstvo.

Način spajanja T-račve mora biti u skladu s cjelokupnom shemom spajanja cjevovodnog sustava. Uobičajene metode i njihovi primjenjivi scenariji su sljedeći:

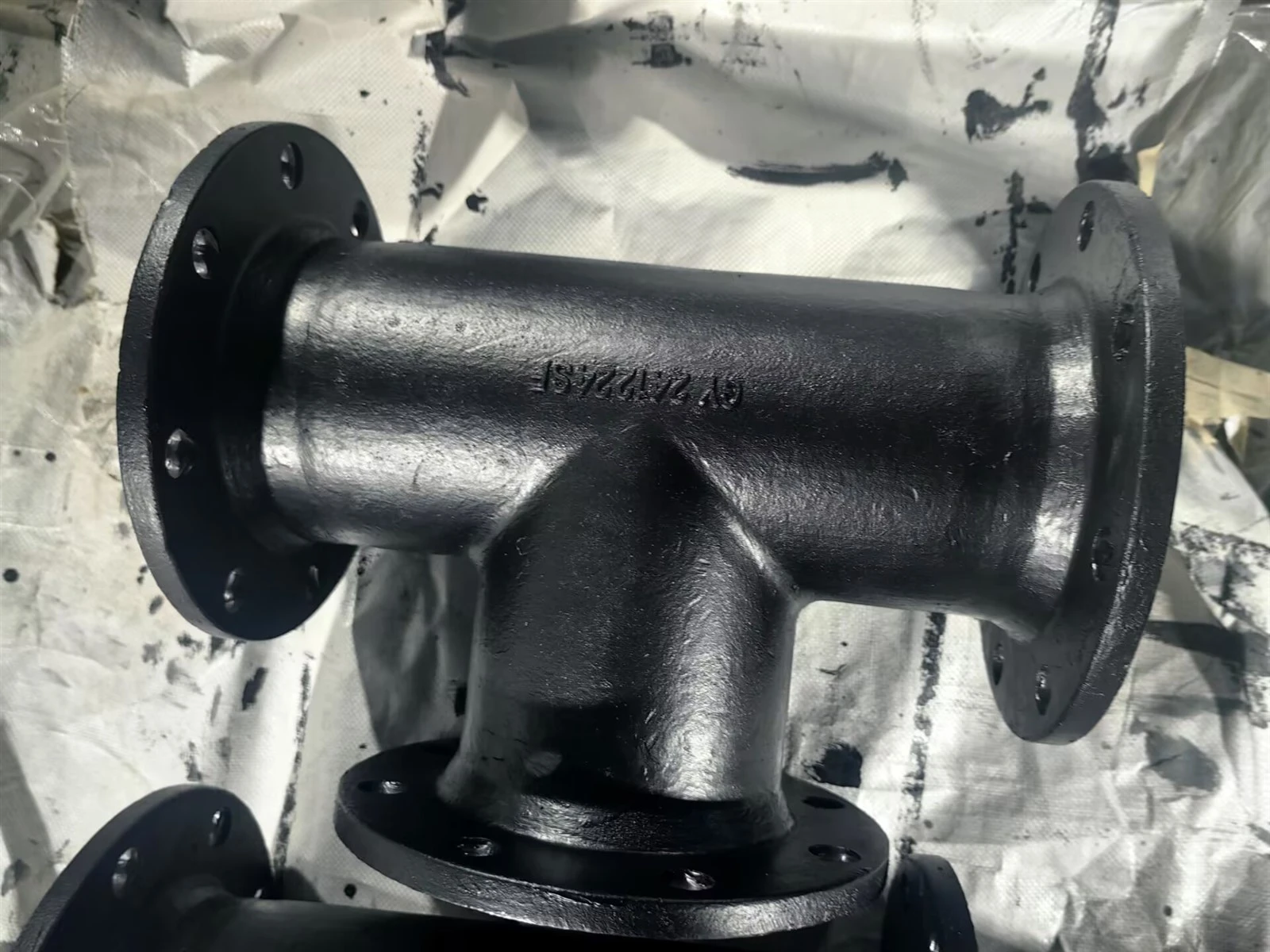

Prirubnički spoj: Prikladno za scenarije visokog-tlaka i visokog{1}}brtvljenja (npr. petrokemijski cjevovodi). T-račve s prirubnicom postižu brtvljenje putem pričvršćivanja vijcima, nudeći praktično rastavljanje i sastavljanje za kasnije održavanje, ali zahtijevaju određenu količinu prostora za ugradnju.

Priključak utičnice: T-utičnica postiže brtvljenje kroz gumeni prsten, što olakšava rastavljanje i sastavljanje za naknadno održavanje, ali zahtijeva određeni stupanj nepropusnosti tijekom instalacije.

Dizajn kanala protoka T-račnice mora se kombinirati sa zahtjevima za protok i brzinu sustava kako bi se izbjegao gubitak energije uzrokovan nerazumnim kanalima protoka:

Konvencionalni scenariji protoka: Odabrani su standardni T-protočni kanali. Uz glatke unutarnje stijenke protočnog kanala, medij teče s malim otporom, što ih čini prikladnima za većinu industrijskih cjevovoda.

Scenariji zahtjeva visokog protoka i niskog otpora: Mogu se koristiti "kutni T-račvasti" (s priključkom za granu pod kutom od 45 stupnjeva u odnosu na glavnu cijev). U usporedbi s ravnim T-račnicama od 90 stupnjeva, medij se okreće nježnije, a lokalni gubitak tlaka može se smanjiti za 20%-30%. Prikladni su za dijelove osjetljive na otpor kao što su ispusti pumpi za vodu i cjevovodi ventilatora.
