U industrijskim sustavima brtvljenja cjevovoda i fitinga, gumeni prstenovi tipa T- i K- dva su brtvena elementa. Iako oba pripadaju kategoriji elastičnih brtvi, njihovi primjenjivi scenariji, načela brtvljenja i logika odabira značajno se razlikuju. Ovaj će vam članak pomoći da brzo razlikujete granice primjene to dvoje iz perspektive strukturnih karakteristika, primjenjivih scenarija i kriterija odabira.
I. Razumijevanje strukturnih razlika između gumenih prstenova tipa T- i K-tipa
Učinak brtvljenja počinje konstrukcijskim dizajnom gumenog prstena. "Prednosti oblika" njih dvoje izravno odgovaraju različitim scenarijima brtvljenja:

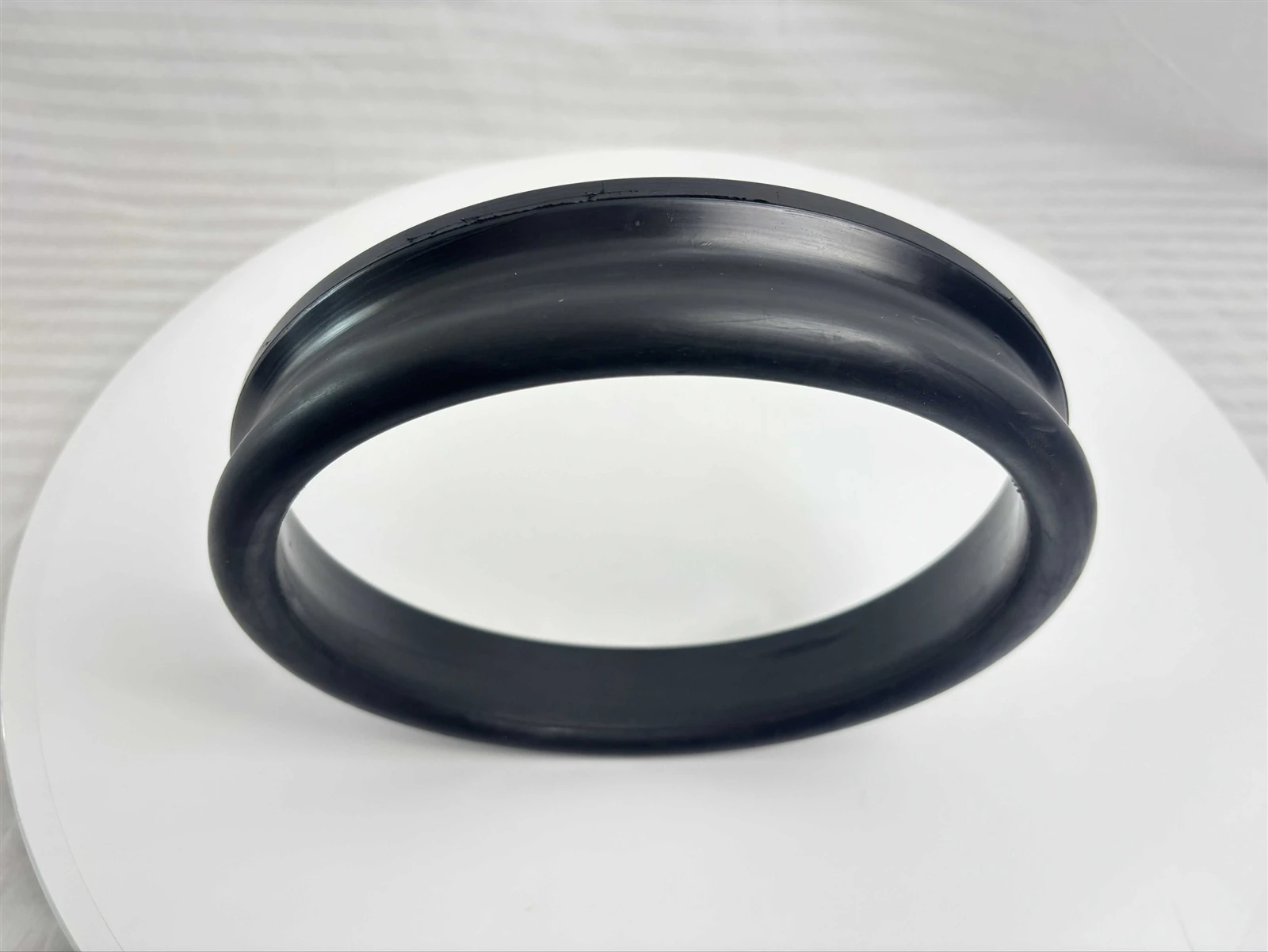

T-tip gumenog prstena:
Poprečni-presjek je u obliku slova "T"-, s očiglednim "potpornim rubovima" na gornjoj i donjoj strani, a sredina je zona uzdužnog naprezanja. Prednost ove strukture je "protiv-pomicanja i čvrsto prianjanje." Pod pritiskom, potporni rubovi s obje strane mogu čvrsto pristajati na brtvenu površinu i nije ih lako pomaknuti zbog fluktuacija tlaka, što ga čini posebno prikladnim za "površinsko brtvljenje" između ravnina.

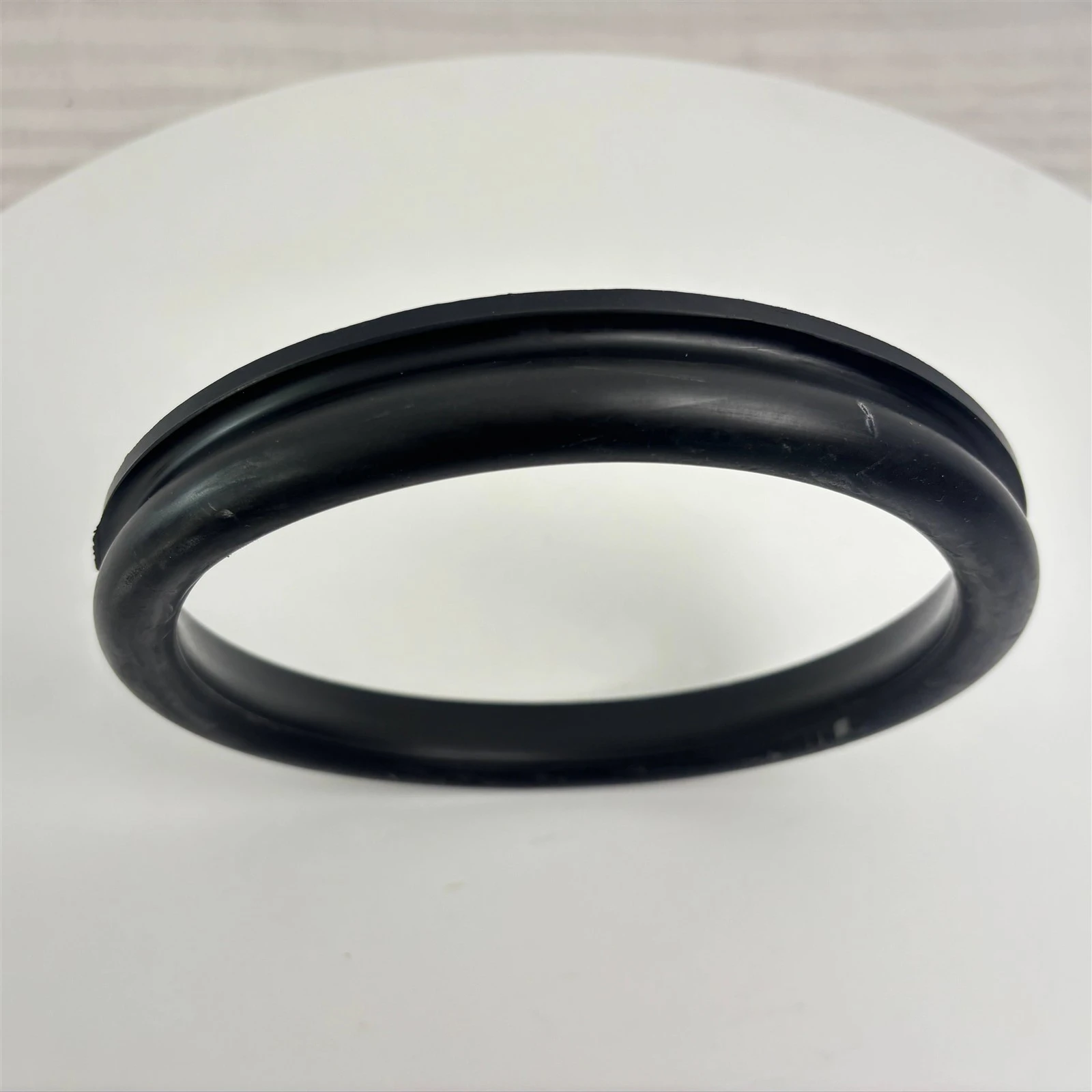

Gumeni prsten tipa K-:
Poprečni-presjek je u obliku slova "K"-, s nagnutim "elastičnim krakovima" s obje strane i kompresijskom tampon zonom u sredini. Strukturne prednosti su "visoka elastičnost i laka prilagodba". Elastična ruka može se prilagoditi dimenzionalnim odstupanjima utora, a pod pritiskom može brzo ispuniti prazninu utora kroz deformaciju, što ga čini prikladnijim za "brtvljenje utora-" unutar utora.
II. Primjenjivi scenariji
Scenariji primjene za dvije vrste gumenih prstenova nisu apsolutni, ali postoji jasna "preferirana logika prilagodbe", koja ovisi o obliku brtvene površine:
1. Scenariji ravnog brtvljenja: poželjni su gumeni prstenovi tipa T-.

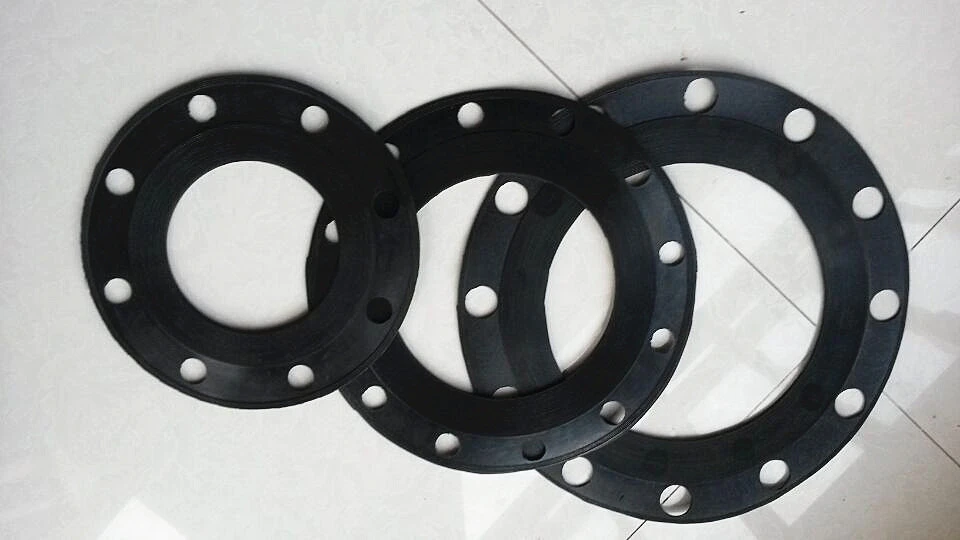

Zahtjev za brtvljenje ravnine je "sprečavanje curenja medija iz razmaka između dvije paralelne ravnine," koji se obično nalazi na krajevima prirubnica, ravnim ventilima, završnim poklopcima opreme itd. U ovom scenariju, gumeni prstenovi tipa T- imaju istaknutiju prednost.
2. Scenariji brtvljenja utora: poželjni su gumeni prstenovi tipa K-.
Zahtjev za brtvljenje utora je "formiranje elastičnog brtvljenja unutar unaprijed postavljenog utora", koji se obično nalazi u utorima za sučelje cijevi, utorima za brtvene prstene, brzim spojnicama itd. U ovim su scenarijima prikladniji O-prstenovi tipa K-.
III. Ključna razmatranja pri odabiru:
Osim "prikladnosti scenarija", odabir također treba uzeti u obzir tri dimenzije: karakteristike medija, tlak i temperaturu, kako bi se izbjegao "odabir prave vrste, ali korištenje pogrešne specifikacije":
01
Razmotrite medije:
Korozivnost određuje materijal O-prstena.
02
Uzmite u obzir pritisak:
T-tip je otporan na visoki tlak, K-tip je prikladan za srednji i niski tlak.
03
Uzmite u obzir dimenzije:
Točno odgovara "specifikacijama brtvene površine/utora".
Odabir prstenova tipa T- i tipa K- u biti je "podudaranje između scenarija i strukture"-za ravne brtve odaberite tip T-za "otpor pomaku", a za brtve s utorima odaberite tip K-za "jednostavnu prilagodbu". Njihova kombinacija s preciznim razmatranjem medija, tlaka i dimenzija osigurava stabilan i pouzdan sustav brtvljenja.
