Opis proizvoda

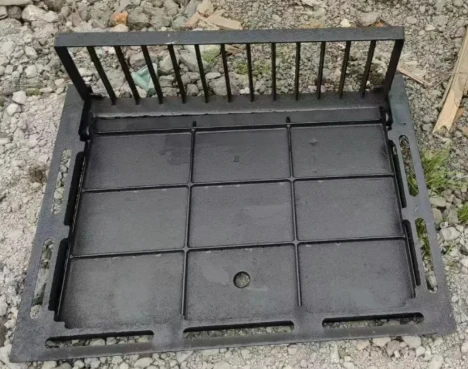

Bočna rešetka od nodularnog lijeva proizvedena je od QT450-10 / GGG50 nodularnog lijeva i u skladu je sa standardom EN124. Sa strukturom postavljenom sa strane, postavlja se uz rubove cesta kako bi skupila površinsku kišnicu i izbjegla nakupljanje vode na cesti.
Pojačana struktura nudi veliku nosivost kako bi izdržala udar vozila. Protu{1}}uzorci na površini osiguravaju sigurnost pješaka. Dostupne su prilagođene veličine i logotipi.
Strukturne značajke
Način povezivanja: spojen na prsten šahta ili okvir preko klina, što omogućuje veliki{0}}okret za jednostavno otvaranje i čišćenje nakupljenog otpada.
Oblik i veličina: Prikladno za ceste s rubnicima; dimenzije se mogu prilagoditi specifičnim zahtjevima projekta. Nakon postavljanja, donji rub mora biti niži od površine ceste i glatko se stapati s okolnim površinama kako bi se osigurao prolaz i odvodnja.
Površinska obrada: obično se tretira vrućom -bojom za asfalt ili sličnim postupcima za površinsku zaštitu, pružajući izvrsnu otpornost na hrđu i koroziju, čime se produljuje ukupni vijek trajanja.
Prednosti
Bočna instalacijska konstrukcija
Instalirajte sa strane kanala, nema potrebe za podizanjem cijelog okvira. Jednostavan za djelomičnu zamjenu i održavanje.
Precizno pristajanje
Mali razmak između rešetke i okvira, protiv-pomicanja, protiv-skakanja kada promet prolazi. Smanjite buku.
Bočna rešetka od nodularnog željeza dolazi s protukliznom površinom s uzorkom za poboljšanu sigurnost pješaka. Dostupne su prilagođene veličine i utisnuti logotipi.
Dizajn drenaže
Optimizirana brzina otvaranja, brza odvodnja vode, izbjegavanje nakupljanja vode na cesti.
Jednostavna montaža i održavanje
Dizajn bočne montaže štedi vrijeme izgradnje. Pojedinačni komad može se odvojeno ukloniti bez rastavljanja cijelog kanala. Niža cijena rada.
Nizak nivo buke i stabilan
Usko bočno pristajanje eliminira zveckanje izazvano kotrljanjem automobila. Neće lako iskočiti.
parametar
|
Artikal |
Specifikacija |
|
Naziv proizvoda |
Bočna rešetka od nodularnog lijeva |
|
Materijal |
Duktilni lijev QT450-10 / QT500-7 (EN-GJS450-10 / GGG50) |
|
Standard |
EN 124-2:2015, EN1433, ISO9001 |
|
Razred opterećenja |
A15(15kN), B125(125kN), C250(250kN), D400(400kN), E600, F900 |
|
Uobičajeni čisti otvor |
300×500, 400×600, 500×750, 600×800 mm (prilagodljivo) |
|
Dubina okvira |
60 / 80 /100 /120 mm |
|
Debljina rešetke |
20~40 mm |
|
Površinski premaz |
Crna bitumenska boja / Epoksidni premaz / FBE premaz |
|
Značajka strukture |
Bočna prirubnica za bočnu montažu, protu{0}}klizna površina, protu-mjenjač, opcija protiv-krađe vijcima |
|
Područje plovnog puta |
30%~45% otvorenog prostora |
|
Težina |
Prilagođeno, tipično: 12~75 kg po setu (rešetka+okvir) |
|
Tvrdoća po Brinellu |
160~210 HB |
|
Vlačna čvrstoća |
Veći ili jednak 450 MPa |
|
Elongacija |
Veći ili jednak 10% |
Montaža i održavanje
Montaža
Izravnajte bazu kanala, fiksirajte okvir i podesite visinu.
Gurnite rešetku u utor okvira sa strane.
Pro-igle protiv krađe nisu obavezne. Provjerite sjedi li rešetka čvrsto bez klimanja.
Održavanje
Redovito čistite krhotine iz odvodnih otvora kako biste spriječili začepljenja.
Provjerite ima li na rešetki pukotina i oštećenja premaza. Resetirajte ga odmah ako je labav.
Oštećeni dijelovi mogu se izvući bočno za pojedinačnu zamjenu, nema potrebe za uklanjanjem okvira.
Mjere predostrožnosti
Nemojte dopustiti da preopterećena vozila dugo voze po-teškim dionicama.
Izbjegavajte jak udar na okvir tijekom zatrpavanja kako biste spriječili deformacije.
Varenje ili bušenje rupa na rešetki je zabranjeno jer će ugroziti čvrstoću konstrukcije.
Sol za odmrzavanje zimi ubrzava koroziju; povećati učestalost pregleda.
Područja primjene
Zeleni pojasevi
Bočne-montirane rešetke od nodularnog lijeva kombiniraju funkcije poklopaca šahtova i rešetki za oborinske odvode. Njihova ugrađena metoda ugradnje unutar rubnika čini ih idealnima za filtriranje kišnice u blizini zelenih pojaseva, pružajući izvrsnu odvodnju bez ometanja prometa vozila.
Općinske ceste
Izbjegavaju neravnine uzrokovane običnim oborinskim odvodnim rešetkama, pružajući bolje iskustvo putovanja za vozila i pješake.
Stambene zajednice
Bočno postavljene rešetke- od nodularnog lijeva nude bolju sigurnost pješaka od običnih rešetki za oborinske odvode, sprječavajući skakanje, naginjanje ili pomicanje. Oni su bešumni, sigurni i pouzdani te značajno smanjuju rizik od pomicanja poklopaca šahtova.

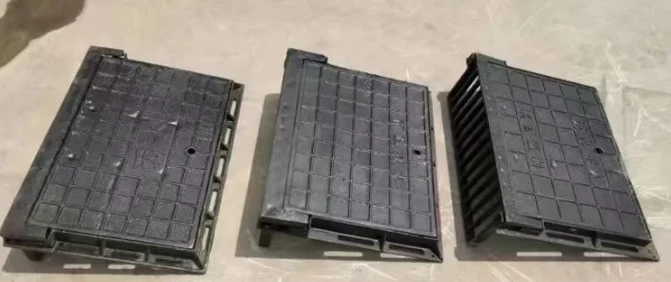

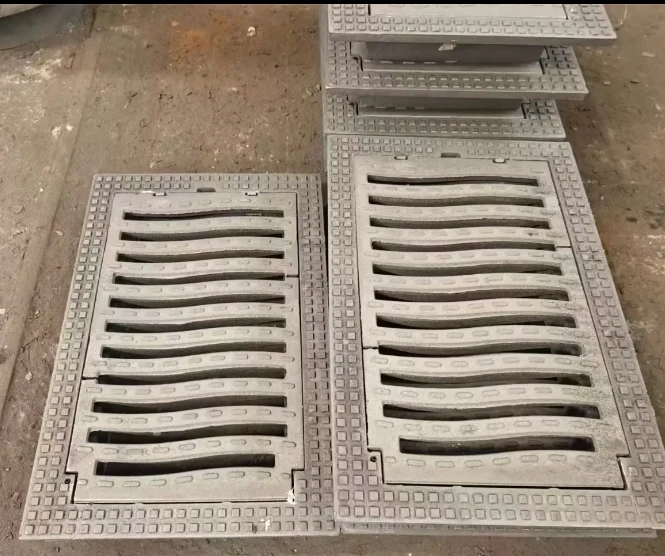

Ostali prikazi proizvoda
Kvalifikacije
o nama
S pouzdanom kvalitetom proizvoda i dokazanim mogućnostima opskrbe izvozom, naša tvornica je isporučila robu u mnoge zemlje i regije tijekom godina, uključujući Ujedinjeno Kraljevstvo, Brazil, Meksiko i Španjolsku.
Proizvodi koji se isporučuju za gotove projekte održavaju stabilan rad, bez masovnih kvarova kvalitete ili sporova povezanih s prihvaćanjem. Zahvaljujući solidnoj pouzdanosti i konkurentnoj isplativosti, nastavljamo primati ponovljene narudžbe od kupaca u zemlji i inozemstvu i ostajemo preferirani dobavljač za inozemne veletrgovce.
