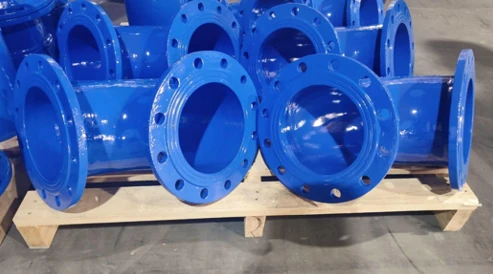

Opis proizvoda
Dvostruka-prirubnička koljena od 90-stupnjeva posebno su dizajnirana za pouzdane promjene smjera u cjevovodnim sustavima. Proizvedeni od visokokvalitetnog nodularnog željeza korištenjem tehnika lijevanja, imaju robusnu strukturnu cjelovitost i sigurne prirubničke spojeve. OEM prilagodba je dostupna.
Osnovni parametri
| Artikal | Specifikacija |
|---|---|
| Naziv proizvoda | Koljeno od 90 stupnjeva s dvostrukom-prirubnicom |
| Materijal | Nodularni lijev EN-GJS-450-10 (QT450-10) |
| Standardi | ISO 2531 / EN 545 / EN 598 |
| Standardna prirubnica | EN 1092-2 / ISO 7005-2 / BS EN 1092 |
| Nazivni tlak | PN10 / PN16 / PN25 |
| Nazivni promjer | DN50 – DN2000 |
| Radijus savijanja | R=1D (kratki radijus) / R=1.5D (dugi radijus) |
| Artikal | Vrijednost |
|---|---|
| Prikladni mediji | Pitka voda, kanalizacija, plin, morska voda |
| Radna temperatura | -20 stupnjeva ~ +80 stupnjeva (EPDM brtva) |
| Nodularnost | Veći ili jednak 80% |
| Tvrdoća po Brinellu | 150–230 HBW |
| Elongacija | Veći ili jednak 10% |
| Vlačna čvrstoća | Veći ili jednak 420 MPa |
| Granica tečenja | Veći ili jednak 300 MPa |
| Hidrostatski ispitni tlak | 1,5 × PN (ispitivanje ljuskom) |
| Artikal | Mogućnosti |
|---|---|
| Vanjski premaz | Bitumenska boja / fuzijski epoksid (FBE) / poliuretan (PU) |
| Unutarnja obloga | Podloga od cementne žbuke / epoksidna keramika |
| Lice prirubnice | Ravno lice (FF) / Uzdignuto lice (RF) |
| Materijal brtve | EPDM / NBR / fleksibilni grafit |
Specifikacije i dimenzije
| Nazivna veličina DN | OD D (mm) | Centar-do-lice F (mm) | Prirubnica OD D₁ (mm) | Rupe za vijke × Dia. | cca. Težina (kg) |
|---|---|---|---|---|---|
| DN50 | 56 | 95 | 165 | 4 × 18 | 7.5 |
| DN80 | 89 | 118 | 200 | 8 × 18 | 14.2 |
| DN100 | 114 | 133 | 220 | 8 × 18 | 21.0 |
| DN150 | 170 | 190 | 285 | 8 × 22 | 48.5 |
| DN200 | 222 | 250 | 340 | 8 × 22 | 82.0 |
| DN300 | 326 | 375 | 445 | 12 × 22 | 178 |
| DN400 | 429 | 500 | 565 | 16 × 26 | 325 |
| DN500 | 532 | 625 | 670 | 20 × 26 | 520 |
| DN600 | 635 | 750 | 780 | 20 × 30 | 760 |
| DN800 | 838 | 1000 | 1015 | 24 × 33 | 1,420 |
| DN1000 | 1041 | 1250 | 1230 | 28 × 33 | 2,280 |
| DN1200 | 1244 | 1500 | 1455 | 32 × 36 | 3,350 |
Značajke proizvoda
Precizna savijanja od 90 stupnjeva:Stroga kontrola nad kutovima savijanja i tolerancijama dimenzija od-do-centra osigurava precizno usmjeravanje, olakšavajući raspored sustava i povezivanje.
Monoblok lijevanje:Proizveden integralnim lijevanjem u pijesak, eliminirajući slabe točke zavarenih spojeva; osigurava ravnomjernu raspodjelu tlaka i nudi izvrsnu otpornost na vodeni udar i zamor.
Dvostruki-prirubnički spoj:Standardizirani krajevi s prirubnicom omogućuju izravno spajanje vijcima s ventilima, dilatacijskim spojevima i cjevovodima, osiguravajući jednostavnu ugradnju i uklanjanje, kao i jaku kompatibilnost sustava.

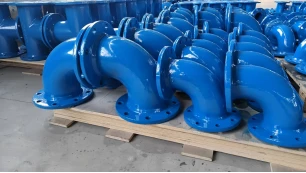

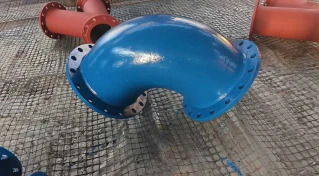

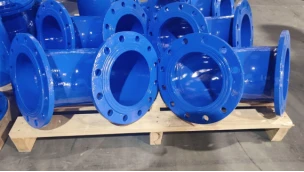

Izlog proizvoda
