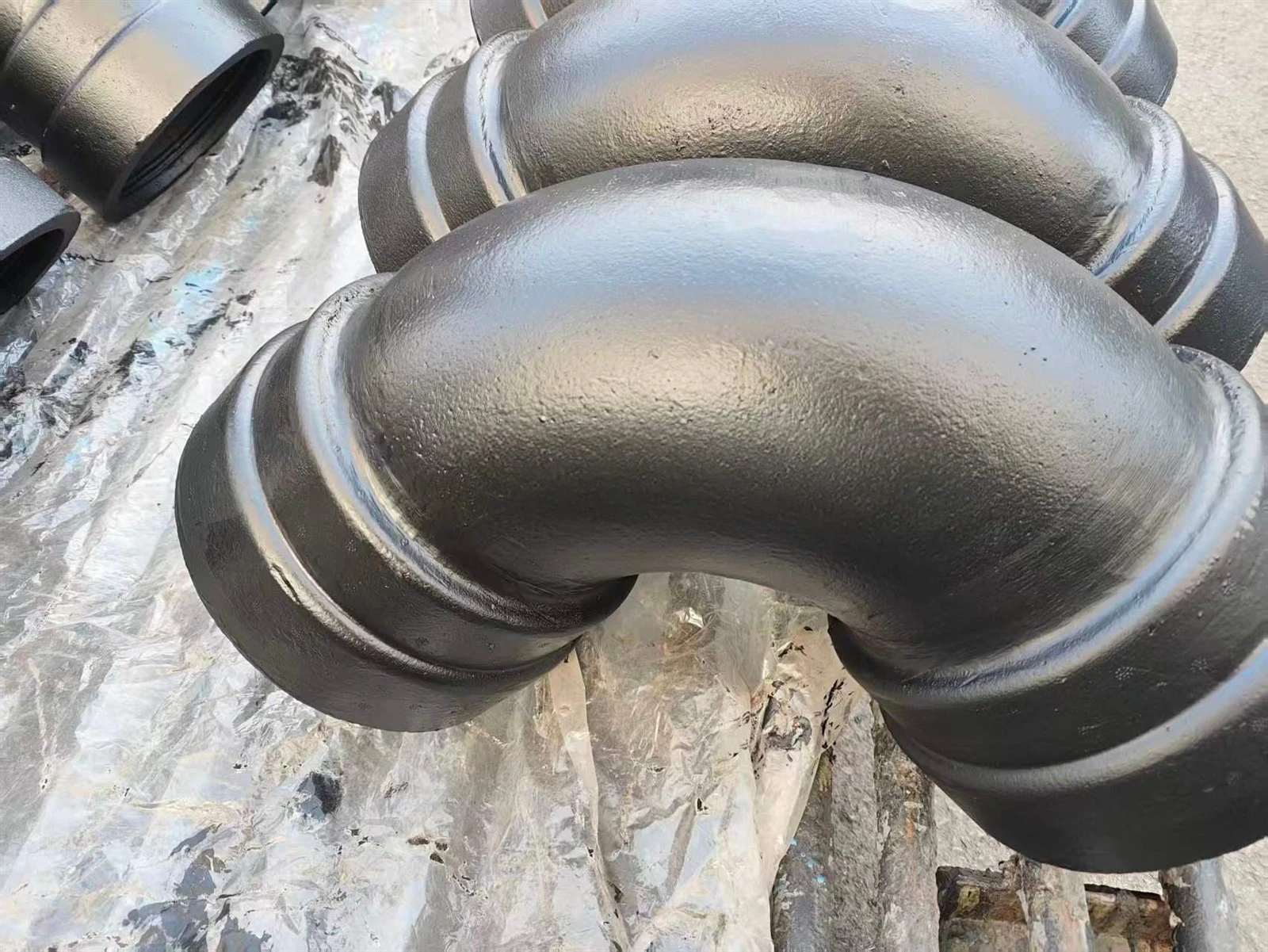

I. Definicija

Općenito poznat kao dvostruka-utičnica koljeno od 90-stupnjeva, u skladu je sa standardom EN545 i PN10 ocjenom tlaka. Njegova je funkcija spojiti dva dijela cijevi, postižući zaokret pod pravim kutom od 90-stupnjeva za medij (uglavnom vodu). Dizajn s dvostrukom utičnicom osigurava zabrtvljenu i sigurnu vezu i olakšava jednostavnu instalaciju.

Primarno se koristi u izgradnji vanjskih sustava cjevovoda, pogodan za gradsku vodoopskrbu, industrijsku vodu, poljoprivredno navodnjavanje i druge scenarije. To je često korišten okretni priključak u inženjerskim projektima.

II. Ključni standardi

Univerzalni europski standard, formuliran za cijevi i spojnice od nodularnog željeza, prikladan za različite scenarije vodoopskrbe kao što je sirova voda, pitka voda i voda za navodnjavanje.

Jasno navodi zahtjeve za materijale, dimenzije, mehanička svojstva, premaze itd., prikladne za temperature medija od 0 stupnjeva do 50 stupnjeva (izbjegavajte mraz, nije primjenjivo na područja s propisima o zaštiti od požara); prirubnički priključci su u skladu sa standardom EN1092-2, a brtve su u skladu sa standardom ISO4633.

III. Nazivni tlak

Nazivni tlak 1,0 MPa (10 bara), sposoban izdržati srednji i niski tlak dulja razdoblja, zadovoljavajući potrebe rutinskih scenarija vodoopskrbe kao što su komunalne primjene i aplikacije za navodnjavanje.

Svi proizvodi podvrgavaju se 100% ispitivanju tlaka vode prije napuštanja tvornice, u skladu sa standardima EN545 kako bi se uklonili potencijalni rizici od curenja.

IV. Struktura i način povezivanja

1. Oba kraja su strukture utičnica, eliminirajući potrebu za prirubnicama i zavarivanjem. Koristi se push{2}}priključak (Tyton), koji omogućuje izravno umetanje u utičnicu cijevi za ugradnju.

2. Opremljen SBR/EPDM gumenim brtvenim prstenovima, prikladnim za različita okruženja uključujući podzemne i-zemne instalacije; precizna rotacija od 90 stupnjeva osigurava glatki protok i smanjuje gubitak tlaka.

V. Materijal i mehanička svojstva

Glavno tijelo izrađeno je od nodularnog željeza, obično stupnja 500-7/450-10 (u skladu sa standardima ISO1083), kombinirajući žilavost željeza sa čvrstoćom čelika.

Vlačna čvrstoća veća ili jednaka 420N/mm², granica razvlačenja veća ili jednaka 300N/mm², otporan na udarce, otporan na deformacije, nije lako slomiti, pogodan za dugotrajnu-upotrebu.

VI. Specifikacije i izgled

Nazivni promjer (DN) 40-2600 mm, uobičajeno korišten DN80-DN2000 mm, debljina stijenke u skladu je sa standardom K12, različite specifikacije odgovaraju različitim duljinama i težinama (npr. duljina DN80 približno 100 mm, težina približno 8,6 kg).

Standardne boje crna, plava i crvena, prilagodljive; unutarnja obloga od cementne žbuke, vanjska pocinčana + asfalt/epoksi premaz, otporan na koroziju i izdržljiv.

VII. Prednosti proizvoda i opseg primjene

Prednosti

Jednostavna instalacija, dobro brtvljenje, otpornost na koroziju i izdržljivost, jaka otpornost na pritisak, visoka svestranost, izvanredna isplativost, certificirani prema ISO9001, CE i WRAS.

Prijave

Općinska vodoopskrba i odvodnja, obrada otpadnih voda, transport industrijske vode, poljoprivredno navodnjavanje i drugi scenariji srednjeg i niskog tlaka; nije prikladan za transport visokih temperatura, visokog tlaka i zapaljivih i eksplozivnih medija.

Popularni tagovi: en545 pn10 dvostruka{2}}utičnica 90{6}}koljeno, Kina en545 pn10 dvostruka utičnica 90 stupnjeva koljeno proizvođači, dobavljači, duktilne cijevi za navodnjavanje željeza, Duktilni željezo Olets, duktilne željezne majice, Ugradnja i sklop za postavljanje cijevi, Kupite cijevi cijevi, kvadratne i pravokutne cijevi

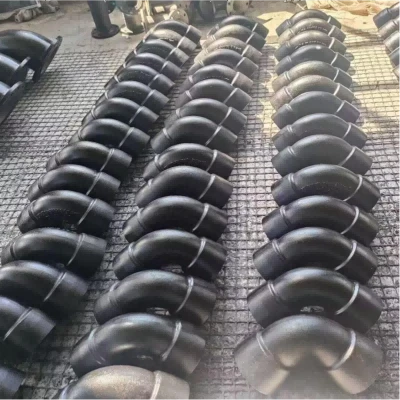

EN545 PN10 dvostruka-utičnica koljeno od 90 stupnjeva
