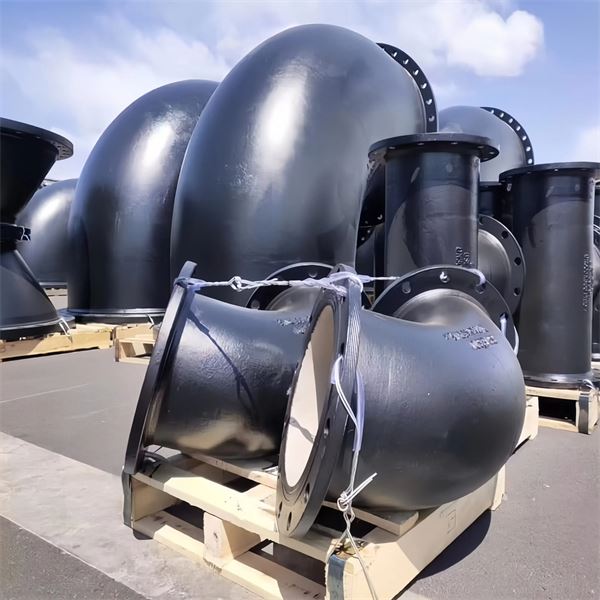

Name: Proizvođači i dobavljači koljena s prirubnicom od 90 stupnjeva u Kini - Koljeno s prirubnicom od 90 stupnjeva za prodaju - Jintaihongye lijevanje i kovanje i strojevi
Brand: Jintai Hongye
SKU: 251325601

Tehnički podaci

DN	Ukupna duljina (prirubnica licem u lice) mm	Polumjer savijanja mm	Prirubnica OD PN10/PN16 mm	Broj rupa za vijke
40	140	40	165	8
50	150	50	185	8
80	165	80	220	8
100	180	100	240	8
150	230	150	290	12
200	260	200	340	12
250	350	250	400	16
300	400	300	450	16
400	480	400	565	16
500	560	500	670	20

Artikal	pojedinosti
Standardi za koljena od nodularnog lijeva	GB/T13295, ISO2531, EN545 (Glavni standard za vodoopskrbu i odvodnju)
Nazivni nazivni tlak (20 stupnjeva, jedinica: bar)	PN6, PN10, PN16, PN25, PN40
Tolerancija kuta	90 stupnjeva ±0,5 stupnjeva
Materijal za spajanje cijevi	Nodularni lijev
Unutarnji i vanjski premazi protiv korozije	Podstava: Cementni mort; Vanjski premaz: epoksid od katrana ugljena / plavi FBE fuzijski epoksidni prah
Površinska obrada čeličnih spojnica	Temeljni premaz protiv hrđe, epoksidni premaz, vruće pocinčavanje

Ključne značajke

Oba kraja su lijevano integrirane prirubnice, rupe za vijke slijede standardni raspored. Za brtvljenje se oslanjamo na brtve prirubnice. Montaža na terenu je prirubnica uz prirubnicu. Ne trebate zavarivanje, nije potreban rad na gumenom prstenu utičnice na licu mjesta.

Tijelo odljevka slijedi zahtjeve ISO2531. Ovaj materijal od nodularnog željeza može dobro podnijeti kretanje tla i vanjski udar. Nije ga lako provaliti. Unutarnji i vanjski premaz epoksidnim prahom nanosi se za zaštitu od korozije.

Obično isporučujemo stupnjeve tlaka PN10, PN16, PN25. Ovi se zavoji naširoko koriste na gradskim vodoopskrbnim vodovima, kanalizacijskim cjevovodima i sustavima cjevovoda za protupožarnu zaštitu.

Konkurentska prednost

Brtva prirubnice stvara ravnu i ravnomjernu brtvenu površinu. Kada podzemno tlo tone neravnomjerno, rizik od curenja manji je od tradicionalnih gumenih prstenastih spojeva s utičnicom.

Potpuni epoksidni premaz prekriva svaku površinsku točku, bez preostalog golog metala. Otporan je na kiselo-alkalne komponente u podzemnim vodama. Radni vijek uvelike nadmašuje uobičajena koljena od crnog željeza.

Ako se tijekom kasnijeg rada pojavi curenje, zamijenite samo brtvu. Nije potrebno veliko kopanje ceste. Popravci su jednostavni, snižava troškove održavanja.

WPS12

Nodularni lijev visoke žilavosti može podnijeti velika prometna opterećenja i promjene slijeganja tla. Ne puca lako, pa su hitni popravci sve rjeđi.

WPS13

Usporedite s koljenima od 90 stupnjeva za zavarivanje: ovaj komad s prirubnicom može se spojiti izravno na opremu s prirubnicom, bez ograničenja sučelja.

WPS14

Za zavarena koljena: radovi vrućeg zavarivanja na terenu potpuno su uklonjeni. Zadovoljava sigurnosna pravila na gradilištu, izvrsno radi za podzemne plinovode i objekte sa zapaljivim eksplozivnim medijem.

Protiv koljena s čeličnom prirubnicom: nodularni lijev ima bolje rezultate protiv korozije, bolje se nosi sa slijeganjem tla. Za poslove ukopanih podzemnih cjevovoda donosi bolje ukupne troškove.

Primjene prirubnice koljena od 90 stupnjeva

Vodoinstalaterski poslovi koriste ovo koljeno za okretanje smjera cijevi za 90 stupnjeva, preusmjeravanje i preusmjeravanje protoka tekućine.

HVAC cijevi mijenjaju smjer protoka plina ili tekućine pomoću ove spojnice.

Elektrana, kemijska tvornica, rafinerija nafte i plina će ga usvojiti za preusmjeravanje protoka.

Neki radni scenariji s ultra visokim vakuumom, na primjer proizvodnja poluvodiča, procesna proizvodnja i oprema za taloženje tankog filma, odabrat će ovo koljeno.

Laboratorijski eksperimentalni cjevovod također koristi ove dijelove, posebno one vodove kojima je potrebno često čišćenje ili modificiranje.

struktura

Prirubnice

Dijelovi prirubnice mogu biti izrađeni od nehrđajućeg čelika, ugljičnog čelika, bakra ili PVC-a. Dostupne su rotirajuće i nerotirajuće verzije.

brtva

Postavite brtvu između dvije strane prirubnice kako biste stvorili učinak brtvljenja.

Vijci

Vijci pričvršćuju cijeli sklop. Ako trebate rezultat brtvljenja na razini vakuuma, zategnite vijke dijagonalnim redoslijedom.
